中交路橋科技是從事工程檢測監測、城市安全監測預警與評價、數字智能化研發為一體的復合型高新技術集團企業。
作為交通基礎設施生命線的咽喉，長大橋梁具有服役環境惡劣、結構形式復雜、病害問題突出、垮塌后果嚴重的特點，其可靠運營與人民群眾生命財產安全息息相關。因此，有必要對長大橋梁在持久狀況和偶然狀況下的承載能力進行及時評估，進而為運營維護的科學決策提供技術支撐。橋梁荷載試驗是長大橋梁通車前的最后一道“體檢”，其通過等效模擬運營車輛荷載，現場測試橋梁各關鍵部位響應，來判斷結構承載能力是否符合設計和規范要求，并為后續交工驗收、管理養護、加固改造等提供基礎技術資料。
近些年，隨著先進傳感、物聯網、大數據、人工智能等新一代信息技術日臻成熟，橋梁健康監測技術日益受到行業重視。其科學內涵是利用現場的、無損的、實時的方式采集結構的輸入與輸出信息，分析結構性能的波動、劣化或損傷特征，并為管理和養護提供決策支持。因該技術具有實時采集外部環境荷載、在線把握結構響應特征、識別結構可能損傷形式、揭示結構倒塌破壞機理、優化結構養護維修計劃、驗證發展既有設計理論的獨特優勢，而被業界廣泛認可。然而，目前一些橋梁管養部門尚存在“重系統建設，輕數據分析”的現象，使得寶貴的橋梁監測數據淪為了擺設，無法評估結構的服役安全。
數字孿生（Digital twin）實現了真實物理系統與賽博空間（Cyberspace）數字化模型的相互反饋，亦被稱為數字雙胞胎或數字化映射。通俗來講，該技術是要構建一個與真實物理系統在全壽命周期，能夠?qū)崟r(shí)更新和雙向交互的仿真模型。因此，它的重要性不僅在于可以反映真實物理系統，更重要的是它實現了物理系統與孿生模型之間數據的雙向流動，即通過孿生模型可以向物理系統反饋信息，甚至反向控制物理系統。借助該模型，工程技術人員能以極低的成本對其開展分析、研究和試錯，進而可在線評估物理系統的健康狀況、預測其剩余使用壽命，并對各種突發狀況或持久狀況制定預案。

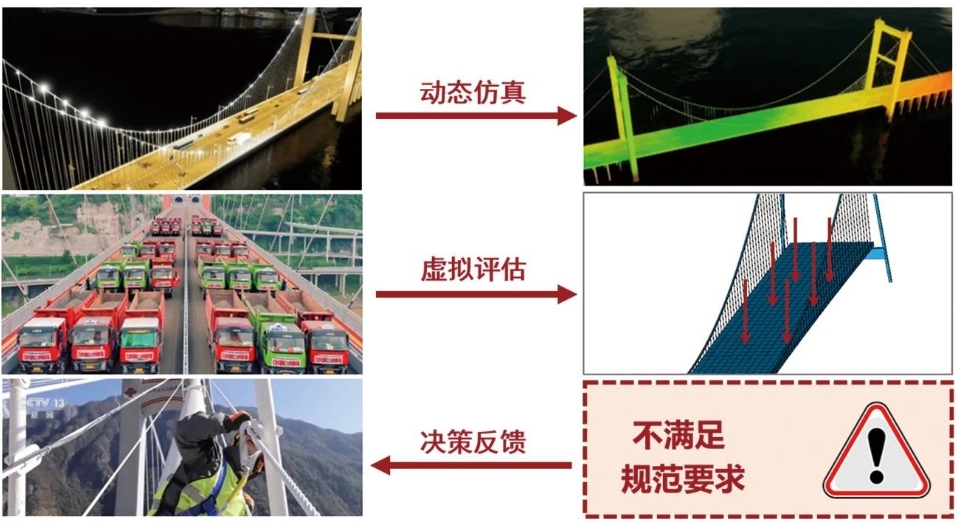

將數字孿生理念引入到橋梁工程，是破解橋梁結構健康監測系統難以發揮作用的有效途徑。筆者認為，橋梁數字孿生技術應由動態仿真、虛擬評估和決策反饋三部分組成，其標志性特征是建立的數值模型能與實橋保持實時自演化，其關鍵核心是對動態演化模型進行虛擬加載快速檢算，其最終目的是將評估結果及時反饋給管養部門，最終實現橋梁的“治小病、防大病”。

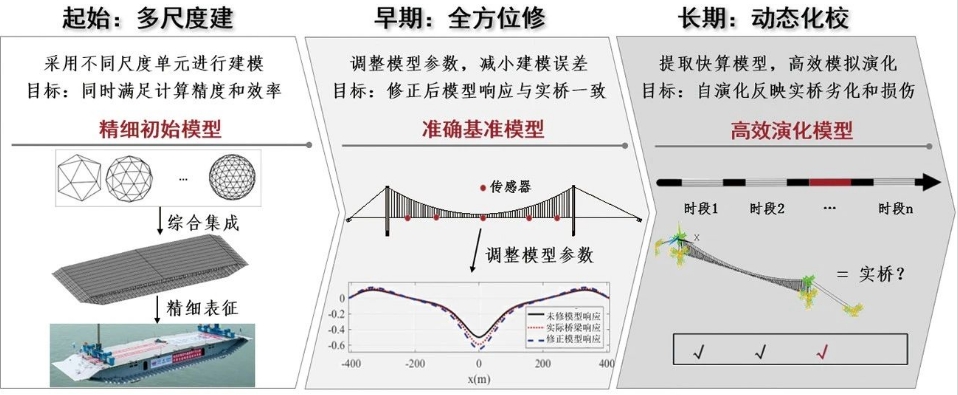

橋梁孿生模型構建技術包括多尺度建模、全方位修模和動態化校模，基于此才可實現全壽期孿生模型精細、準確、高效的實時自演化。
1、多尺度建模技術
為同時滿足孿生模型的計算精度和效率，應采用不同尺度的單元對橋梁建立一個精細的多尺度模型。這需要突破兩項技術瓶頸，一是如何確定細觀單元的建模長度？二是如何耦合宏細觀單元的邊界？筆者通過引入圣維南原理確定了宏細觀單元的合理長度，并提出了分析界面應力穩定的宏細觀單元多點變形協調耦合技術，實現了不同尺度單元之間的可靠連接。
2、全方位修模技術
由于建模參數取值、邊界條件設置等誤差，初始模型與實橋之間尚存在較大差異，因此需進行合理修正。既有模型修正技術需開展荷載試驗，以獲取輸入和輸出的對應信息，這在工程實際中難以操作。有鑒于此，文章提出了基于監測數據概率等效重構的橋梁輸入-輸出映射技術，通過將荷載試驗中荷載與響應的一一對應關系，轉化為長期監測中荷載與響應概率模型的對應關系，從而實現了模型預測響應與實橋響應的精準匹配。
3、動態化校模技術
橋梁在全壽命期間性能會發生動態演化，包括周期性波動、漸變性劣化和突發性損傷。修正好的模型若保持固化不變，將無法反映此種演化特征。因此，需對其進行快速高效的動態校準。然而，模型修正時長隨修正參數個數的增加呈指數型增長，且隨機車流加載為動態批量加載，耗時極長。為此，本文提出了基于自適應代理模型訓練擬合的橋梁模型參數高效校準技術，有效規避了對整個模型迭代加載而耗時過長的難題。
綜上，長大橋梁評估應遵循“安全可靠、技術先進、經濟合理”的三大原則，依據工程需求和現場條件，靈活選擇最適宜的技術。隨著科學技術進步，荷載試驗不應再是橋梁承載能力評估的唯一選項，面向工程需求的監測評估技術將代表未來發展趨勢。
中交路橋科技依托勘察、檢測（含特檢）、設計等傳統行業能力，可提供“檢、診、修、應”的全生命周期綜合一體化服務，推動城市安全風險管理技術創新、模式創新、應用創新，提升城市安全運行風險隱患發現、防范、化解、管控的智能化水平，為推動城市安全發展提供堅實保障。在邁向智慧城市的新時代征程中，中交路橋科技有限公司將始終堅守安全底線，不斷完善和優化城市安全運行綜合服務平臺，為城市的平穩運行貢獻科技力量。
