橋梁結構健康監測系統是保障長大橋梁安全運行的“數據中樞”，是公路基礎設施數字化的重要內容，是推動公路橋梁養護管理高質量發展的有效途徑。按照工作部署，2020年底，交通運輸部出臺了《關于進一步提升公路橋梁安全耐久水平的意見》，為做好相關工作，2021年上半年，相繼印發《公路長大橋梁結構健康監測系統建設實施方案》《公路長大橋梁結構健康監測系統試點建設技術指南》等文件，提出了2025年底前我國將實現跨江跨?？鐛{谷等長大橋梁結構健康監測系統全面建立的目標，明確了“安全第一、預防為主，明確責任、分級管理，突出重點、分步實施，單橋監測、聯網運行”的原則。從監測內容、測點布設、監測方法、監測系統、監測數據分析應用等方面指導和規范橋梁結構健康監測系統的建設、維護和應用。
綜合考慮橋型、系統新改建等因素，交通部公路局在全國范圍內挑選了下列11座大橋，開展結構健康監測系統建設試點，著力防范化解公路長大橋梁運行安全風險。
1
2
3
4
5
6
7
8
9
10
11

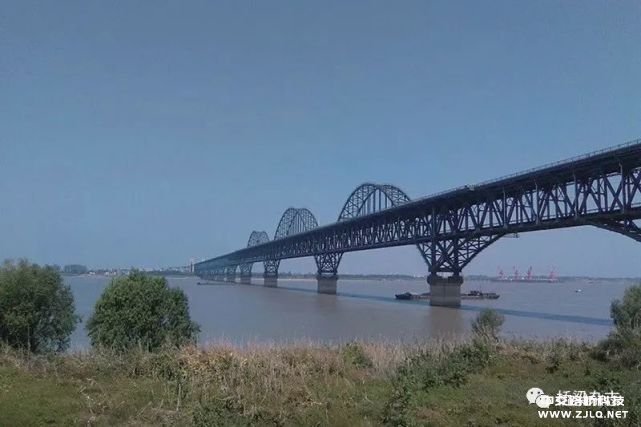

1.九江長江大橋（江西）

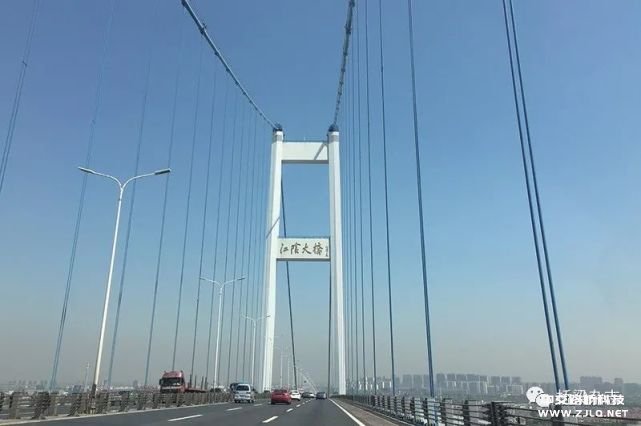

2.江陰長江公路大橋（江蘇）

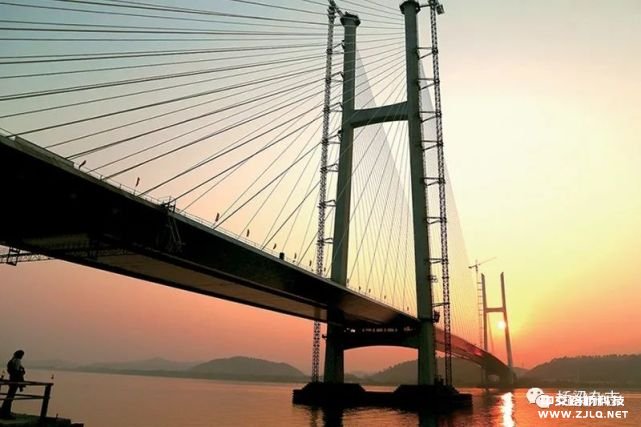

3.銅陵長江公路大橋（安徽）

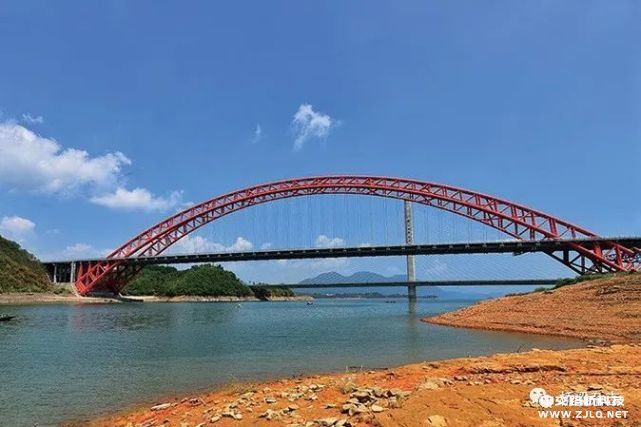

4.太平湖特大橋（安徽）

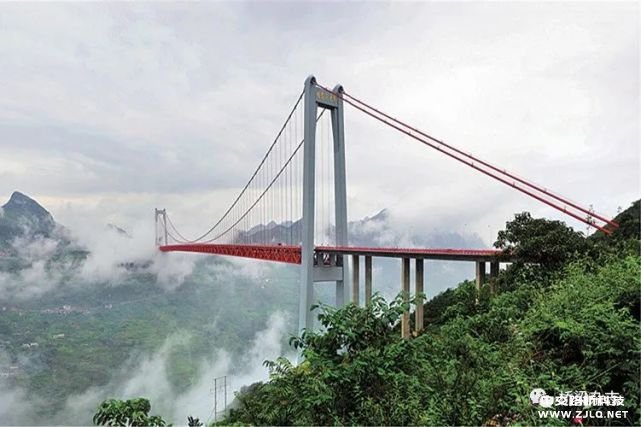

5.壩陵河大橋（貴州）

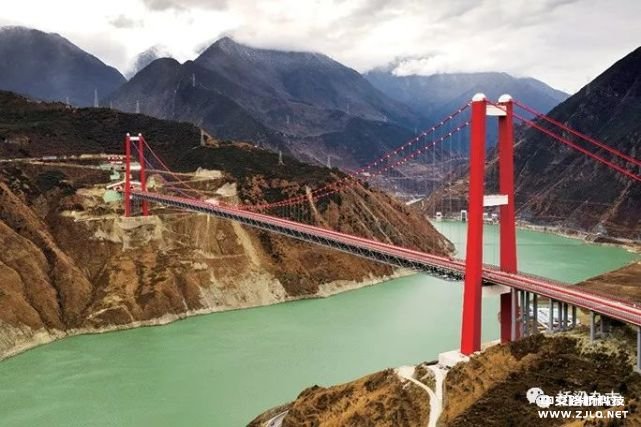

6.大渡河特大橋（四川）

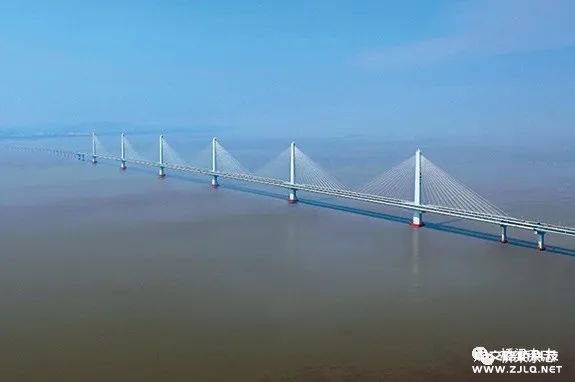

7.嘉紹跨海大橋（浙江）
8.遼河大橋（遼寧）
9.江順大橋（廣東）

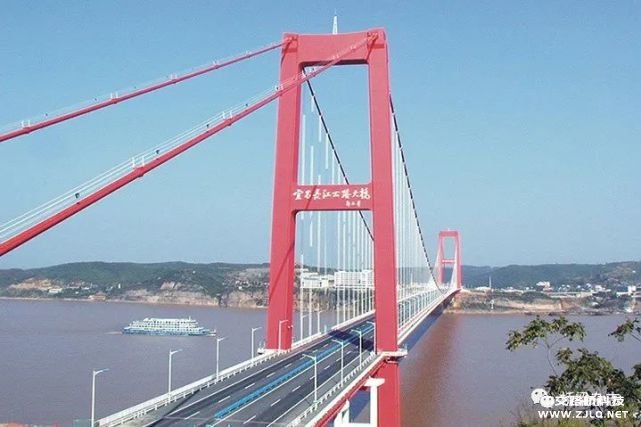

10.宜昌長江公路大橋（湖北）
11.滹沱河特大橋（河北）
參與此次試點工程的橋梁來自十個省份，部分大橋是對運營多年的原有系統進行升級改造，其余部分大橋為首次運用結構健康監測系統。按交通運輸部的部署，這批橋梁將于今年年底完成系統建設并陸續開始投入使用。為了解這項頗受關注項目的階段性進展情況，本刊對其中部分試點橋梁的管養單位進行了采訪。
籌備與布測
橋梁結構健康監測系統是應用現代傳感技術、系統集成與通訊技術、數據處理分析技術，結合風險管理理論，通過監測橋梁所受荷載作用與環境變化、結構響應信息，在綜合分析監測及檢測數據的基礎上，評估橋梁結構的工作性能和安全狀態。因其能為橋梁運營管理決策和養護維修提供依據，自問世以來，備受國內管養單位的青睞。在過去的20年間，幾百座大跨徑橋梁陸續建成結構健康監測系統。由于受多種因素的制約，我國不少橋梁的監測系統運營狀況不甚理想，有的故障頻出，難以正常地履行監測的職責；還有些系統“看起來很美”，但已被閑置，淪為擺設。有鑒于此，交通運輸部今年進行總體規劃，統一系統建設、維護標準等，并要求試點橋梁管養單位按照“一橋一策”的原則，制訂系統實施的具體方案。
管養單位在為橋梁設立結構健康監測系統之前，需要進行調研和準備。“我們邀請監測方案編制單位對九江大橋進行調研，調研內容包括該橋的建設設計方案、橋梁加固改造方案、橋梁檢測報告以及現場勘查等。目的是為讓對方了解該橋的結構特點，以便能夠有針對性地開展監測方案設計。”負責九江長江大橋公路橋運營的江西贛鄂皖路橋投資有限公司的相關負責人如是說。
除了進行必要的分析和論證之外，有的單位未雨綢繆，在設計，施工階段就作了相應的規劃，為在運營期設立結構健康監測系統打下了基礎。據四川雅康高速公路有限責任公司（以下簡稱雅康高速）副總經理吳斌介紹，早在大渡河特大橋施工過程中，根據大橋兩岸不同的地質特點，項目團隊選擇了一些典型斷面，在雅安岸隧道錨內預埋了圍巖壓力計，并于康定一側做了深孔位移監測，對重點的地質情況進行記錄。
壩陵河大橋的結構健康監測系統與橋梁幾乎同步建成，此次該橋按照交通運輸部的部署，需對原系統進行升級改造。貴州高速公路集團有限公司營運事業部安順中心（以下簡稱貴州高速安順中心）的一位負責人表示，他們前期開展的工作是，翻閱原監測系統的圖紙，現場排查原系統現狀等。
除前期加緊籌備外，一些橋梁已開始了重點布測工作。

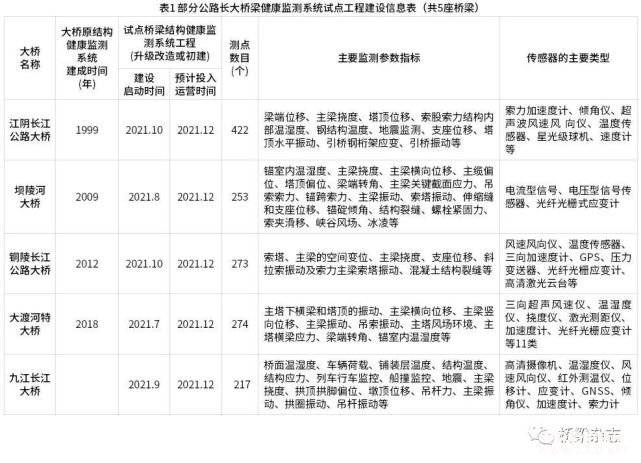

任何一套結構健康監測系統均需根據橋型、材料、地理位置、環境氣候等因素定制，同時結合橋梁實際運營需求來確定不同的監測內容、選用相匹配的傳感器、確定關鍵監測截面等。從表1可以看出，主梁撓度、支座位移、橋面溫濕度、吊索索力等為幾座試點橋梁重點監測的參數指標。銅陵長江公路大橋管理處的負責人指出，該橋的結構健康監測系統結合結構和風險點布設測點，并根據大橋最新檢查結果，實現對結構薄弱部位及關鍵部位的監測。他們還委托實施單位，進行軟件系統的定制化開發，增加了一些個性化的功能，同時還優化了人機操作的友善性。雅康高速的吳斌告訴記者，大渡河特大橋結構健康監測系統的定制主要體現在三個方面：“一是系統總體架構，采用兩級部署，除可在本橋橋址附近設置服務器，實現系統訪問外，還打通了與省級平臺的接口，監測數據還與BIM管養平臺進行對接，為信息共享提供了示范。二是在功能方面，除了關注橋址環境、交通狀況、結構響應外，還在錨室、塔頂?shù)戎匾课徊紲y，充分保障橋梁運營安全。三是監測內容方面，側重于峽谷風、強地震對大橋結構安全的影響，加密了風場環境監測和結構振動響應監測。”
圖1 系統升級改造中添置的傳感器
作為橋梁結構健康監測系統中的關鍵部件，傳感器的選擇較為引人注目。目前常用的傳感器類型包括光纖光柵應變計、加速度計、溫濕度儀、傾角儀、超聲風速儀等（見表1）。此前，一些管養單位一味追求購置價格昂貴、靈敏度高的傳感器，曾在業內引起爭議。如今，試點橋梁的有關人員在物色傳感器時，則更加理性。貴州高速安順中心的相關負責人談道：“選擇傳感器重點考慮測量范圍、靈敏度、誤差、采樣頻率等技術參數要求，且必須滿足交通運輸部的指南要求。”在此基礎上，江蘇揚子江高速通道管理有限公司江陰大橋管理處副處長孫洪濱作了補充，他認為還必須關注傳感器耐久性、可靠性和經濟性，以便于日常養護中的及時維修和更換。
新老系統的交融與升級
搭建橋梁結構健康監測系統是一項復雜的工程，雖然管養單位事先做足了“功課”，但在實施過程中，不可避免地面臨一些挑戰。九江長江大橋是公鐵兩用橋，在橋上施工以及系統后期運營時，還必須兼顧鐵路行車的安全。“這對系統建設過程中的設備安裝、布線工藝提出了更高的要求。面對這些困難，我們邀請技術單位提出多種施工組織方案，并且與鐵路管養部門專家進行多次溝通，對施工方案進行評估，以確保系統運行過程中設備安裝的穩定性與可靠性。”江西贛鄂皖路橋投資有限公司的相關負責人向記者坦言。
銅陵長江大橋的結構健康監測系統已運營了十年，設備的故障率增高，更換設備及使新增設備順暢地融入原有系統為其升級改造工作的重點，也是一個難點。根據銅陵長江公路大橋管理處相關負責人的描述，他們在設計階段，經過研究，按照分布趨勢數據采集傳輸方案，采用成熟技術產品和最新的基于工業以太網同步技術的信號采集設備，確保更換及新增設備數據采集與傳輸能夠順暢地融入原有系統。在更換設備數據繼承性的處理方面，對于原系統中仍發揮作用的設備，在更換過程中，首先將新設備與原設備并行運行一段時間，實現對新設備與原設備參數的集成；而對于完全喪失功能的設備，則采用數據分析判別方法，設法獲取新設備的輸入?yún)?shù)，在其運行一段時間后，結合歷史數據及新設備采集設備的數據開展分析，進一步校準新增設備基準輸入?yún)?shù)，實現對原有系統數據的繼承。
江陰大橋?qū)⒂瓉斫Y(jié)構健康監測系統的第四次升級改造，談及在設計階段遇到的一些技術難題，孫洪濱介紹，“例如計劃增加的主纜線形的監測設備將影響大橋日常養護，主纜內部溫濕度無法實現無損監測，吊索斷絲監測暫無經濟有效的措施。此外，數百個測點的優化也是一道技術難關，我們通過設計討論和專家評審的方式，最終找到一項成本較低的方案，可實現監測最完善的指標。而如何根據大橋結構特征和病害記錄，選擇合理的監測參數反映結構損傷或退化過程以及結構安全的狀態，同時能給出各監測指標的預警閾值體系，則是設計過程中需要深度挖掘與解決的技術難點。”在他眼中，要想讓這些問題迎刃而解，絕非易事。而如何保障系統數據采集、傳輸和分析的長期穩定性，成為一項更為艱巨的任務。
強化監測防風險
交通運輸部開展本次橋梁結構健康監測系統建設試點的初衷，無疑旨在提升大橋的安全及耐久性。該系統對橋梁延壽所起的作用，各單位在應用過程中也深有體會。銅陵長江大橋管理處的相關負責人認為，其作用體現在以下幾方面：首先系統通過大數據技術對監測數據進行實時分析處理，實現系統界面動態數據展示功能，便于管養人員掌握橋梁最新運行狀態；其次，系統對不利環境參數及結構異常響應發出實時報警，提醒大橋管養人員及時發現異常情況，輔助應急決策及災后評估工作的實施；第三，系統建設秉持“全壽命周期”的理念，積累橋梁全壽命周期內的全數據要素，并在此基礎上基于“預防性”養護理念開展分析評估，對結構運營環境、結構靜動力響應數據進行統計分析及專項分析工作，指導預防性養護；第四，通過數據分析，幫助管養人員充分掌握關鍵構件安全性能與使用性能，實現對其運營狀態監管。
那么，當結構健康監測系統發現大橋出現異常后，管養單位會采取什么養護措施呢？關于這個問題，孫洪濱給記者舉了一個例子：“依托江陰大橋結構健康監測系統2005年升級改造后專門布置的梁端拉繩式位移計，我們對伸縮縫位移長期監測數據分析發現，伸縮縫不僅在溫度作用下以天為周期進行來回運動，而且還在車輛及風荷載的影響下，每分鐘產生厘米級的縱向位移，這一運動形態會造成大量的位移累積量，遠超設計值，而且無法通過人工檢查發現?；谏鲜龇治?，我們對大橋伸縮縫進行結構優化升級，采用更耐磨的滑塊材料，同時增設梁端縱向阻尼器抑制車輛荷載沖擊等，大幅延長了伸縮縫使用壽命”。

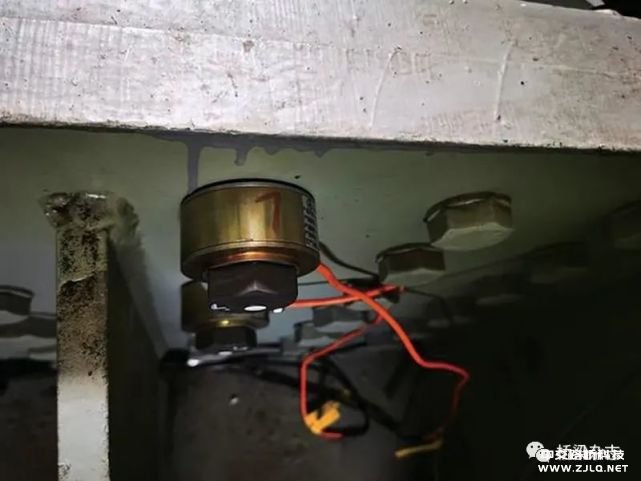

圖2 對螺栓的監測
對大跨徑鋼結構橋梁而言，所使用的高強度螺栓容易受到溫度及材料蠕變等因素的影響，其預緊力會發生一些變化，故而對它的監測始終是一道難關。據了解，浙江嘉紹大橋發展有限公司在全國率先采用高強螺栓電子監測技術，并于今年啟動剛性鉸螺栓電子監測系統。在嘉紹大橋關鍵構件剛性鉸的固定端選取16個螺栓進行實時無損監測，以此分析研判剛性鉸固定端約8000個螺栓的受力狀況，防止其脫落或斷裂等意外發生。
在本次橋梁結構健康監測系統建設試點中，因多數試點橋梁的監測系統運營多年，故對其升級改造成為主旋律。改造實施的方案通常會根據交通運輸部技術指南的要求，增設新的測點、添置傳感器，增加對一些新的參數指標的監測。按照雅康高速副總經理吳斌的解釋，大渡河特大橋原結構健康監測系統未充分考慮橋址地震烈度高、邊坡地質災害風險突出、山區風場環境復雜等特點，故在此次升級中，重點補充對地震、風致振動、高陡邊坡穩定性的監測和智能分析，以期達到防控風險的目的。孫洪濱強調，江陰長江公路大橋結構健康監測系統升級改造項目的實施，可有效解決目前監測系統中一些老、舊設備造成的監測數據異常、缺失等問題。系統升級改造后將增加269項監測指標，主要包括結構內部溫濕度、鋼結構溫度、地震監測、支座位移、塔頂水平振動、引橋鋼桁架應變等10類，提升了系統的感知維度與多源性，完善了其監測指標體系，為結構異常報警、預警和狀態評估提供了更為豐富的多源數據支撐。同時，其系統平臺的升級可有效提升監測數據傳輸效率，也將增強多源數據融合分析能力和展示功能，還可根據數據分析結果直接給出初步的管養措施。另外，記者獲悉， 嘉紹大橋在原有67座航標的基礎上，安裝虛擬電子圍欄，探索解決水上安全預警難題；他們還升級視頻監控系統，充分利用橋上222路高清攝像機，每30分鐘進行一次電子巡邏，實現橋面24小時實時監管。
維養有道
長大橋梁一般身處復雜的環境條件，而結構健康監測系統所采用的設備和元件，比較“嬌氣”，極易受到外界因素的干擾，會影響到系統所采集數據的準確性，故而對其進行日常維護與保養至關重要。“與大橋主體結構不同，監測系統的故障具有偶發性和零散性的特點。因此，對壩陵河大橋的傳感器、數據采集與傳輸設備、供配電及電力監控設備、計算機及通信設備等的維護，主要依靠日常性的預防性檢查，內容則主要涉及維修更換故障設備和線路、對監測系統各設備的清潔保養及系統運行維護，并按季度、年、特殊事件出具相應的數據報告。”貴州高速安順中心的相關負責人與記者分享了他們系統維養的方法。
而江陰大橋管理處則選擇專業維護單位，對該橋健康監測系統運行情況實施遠程巡查、日常養護、應急保障和數據分析等工作。“原則上，遠程巡查頻率每周至少1次；日常養護包括軟件和硬件兩部分，主要側重于維護數據采集軟件、傳輸軟件等，確保系統軟件正常工作，還對系統的硬件進行現場檢查，全年不少于12次，檢查系統設備及配件的完好率、運行狀況和設備性能等，并定期進行數據備份；在大風、地震、擁堵等特殊情況下，開展應急監測與系統硬軟件應急檢查，確保系統正常運營，對重要設備故障及時搶修；我們每個月對監測數據進行分析，并編制年度維護工作報告，并對失效的軟件或硬件，提出解決方案。”孫洪濱進一步作出解釋。
記者在采訪中了解到，目前多數試點橋梁的管養單位，對其結構健康監測系統均實施自行維養,讓養護工作人員盡快熟練使用系統,成為一門“必修課”。貴州高速安順中心的相關負責人表示,監測系統實施單位將編制《系統硬件手冊》《系統軟件手冊》,并在系統通過集成調試,移交給他們之前,對其軟件操作和現場系統維護人員進行系統使用、維護及信息解讀的集中技術培訓。除通用流程外,有的管養單位還會建立討論群，針對系統日常管養的應用過程中出現的疑問，讓養護人員及時溝通，商討解決之策。而隨著監測系統的應用，也給養護企業的管理方面帶來一些積極的變化。“技術的進步必將推動管養模式的創新,例如原有橋面低速巡查的內容,可結合結構健康監測系統的視頻攝像機進行視頻巡檢,減少人工作業；而針對地震突發狀況，通過結構響應監測數據，及時查看是否存在結構損傷，為地震后橋梁的安全評估和恢復交通提供依據。我們將與技術服務單位建立聯合巡查機制，進一步優化大橋管理模式。”雅康高速的吳斌給出中肯的評價。
期盼系統日臻完善
按照業內一些人士的觀點，作為橋梁結構健康監測系統中的核心環節，目前數據的挖掘工作總體較為薄弱，致使采集的海量數據堆積。對于這種說法，有的管養單位表示確有苦衷。“結構健康監測系統的傳感器為‘點式’分布，雖然采集的數據連續，但大數據快速分析依然存在困難，很難在海量數據中迅速地尋找不同響應之間的相關性。”江陰大橋管理處孫洪濱的語氣中有些無奈。而江西贛鄂皖路橋投資有限公司的相關負責人指出，當前橋梁結構健康監測系統普遍存在的問題是，在實施過程中重設計輕施工、重傳感器輕后端、重實施輕維護、重數據采集輕分析。他們會根據《公路長大橋梁結構健康監測系統試點建設技術指南》中的要求把好質量關，尤其在數據挖掘工作方面，將針對九江大橋的結構特點，擬采用大數據、人工智能等方法開展數據分析。結合大渡河特大橋健康監測系統的特點，吳斌告訴記者，其系統具備監測數據在線分析功能，可提取一些關鍵指標，形成日報表；對于長期的變化趨勢和地震、大風天氣下的異常分析，主要通過數據分析報告加以補充。后期可結合邊坡、除濕、巡檢系統的檢監測數據進行整合，將監測信息、日常管養流程和特殊事件下的應急管理進行關聯，提高數據應用價值。他還建議，管養單位可有條件地開發數據接口，供研究機構和高校分析，更好地挖掘數據的價值。
根據《公路長大橋梁結構健康監測系統試點建設技術指南》，此次試點工程系統升級改造中的軟件采集和數據存儲的格式均按交通運輸部制定的統一標準加以實施，銅陵長江公路大橋管理處的相關負責人認為，此舉有利于實現橋梁監測平臺之間的互聯互通及區域化一體監管，避免了數據孤島的出現。同時針對同類型橋梁采用大數據手段，開展類比、相關性分析及專項研究等項工作，從而掌握某類橋梁運行特點，為大橋設計、管養提供第一手?jǐn)?shù)據支撐。此外，按交通運輸部的要求，此次列入試點工程的大橋監測系統將來必須和省部級平臺聯網，因此他們在已有系統基礎上引用RPC（遠程過程調用協議）技術，開發數據接口軟件，實現該軟件與原系統的一體化融合。

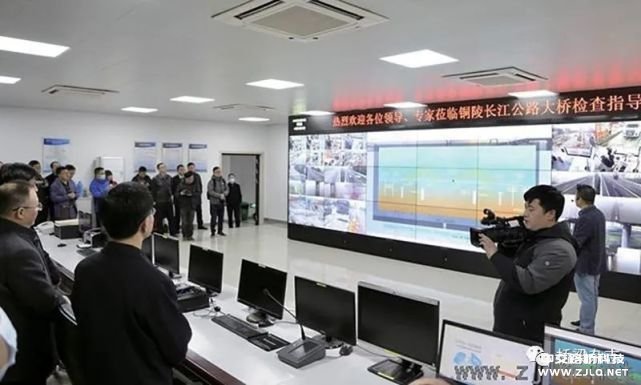

圖3 調研試點橋梁健康監測系統
對于橋梁養護而言，結構健康監測系統只是一個輔助工具，無法解決養護中的所有問題，需結合橋梁傳統檢查檢測手段，共同發揮作用。利用無人機結合計算機視覺技術的智能檢測方法可有效提高檢測效率，對養護人員無法達到或不容易檢測之處可進行及時的檢查。結構健康監測能實時監測結構的安全狀況，但仍有很大的提升空間。通過橋梁結構模型的力學分析可以將檢測與監測技術加以結合，建立監測和養護一體化的系統框架，從橋梁構件的層面，將實時監測數據分析結果與結構定期檢測進行對比驗證，將檢（監）測數據融合進行結構的安全評估分析，可有效提高橋梁養護質量。”江西贛鄂皖路橋投資有限公司的相關負責人發表他的見解。大渡河特大橋通車剛滿3年，目前日常管養中出現的問題，主要為橋面欄桿、鋪裝層上的表面病害，尚未影響結構。對于表觀的監測，吳斌提出應加強機器視覺識別技術的應用。他還呼吁管養單位開發檢監測手機APP，將健康監測系統與日常巡查流程進行智能化關聯。看來，結構健康監測系統只有與日常巡查、智能檢測相結合，才能形成對橋梁狀況的綜合評估，更好地服務于養護決策。
開展橋梁結構健康監測的主要目的，在于實施掌握結構出現的病變及損傷情況，提前采取預防措施，進行預防性養護，或科學地予以處治。事實上，我國的橋梁結構健康監測技術仍處于初級階段，尚無法準確識別損傷發生的位置。而交通運輸部開展長大橋梁結構健康監測系統工程建設，側重于在結構出現異常響應或災害侵襲時，輔助養護人員采取對策，提升橋梁的安全性能。按照規劃，此次試點工程結束后，未來幾年，全國有幾百座橋梁將設立結構健康監測系統。記者在調查中發現，目前國內具有較高水平的監測系統服務商屈指可數，面對未來如此龐大的市場需求，如何保障大橋監測系統的建設、運營與維護質量，是一個值得重視的問題。此外，如何使新舊系統能夠順暢對接、如何解決專業技術人員的不足，都將是管養單位所面臨的難題。我們期望所有新建的結構健康監測系統能夠得到“健康”呵護，在大橋運營中發揮積極的作用。
(本文得到江西贛鄂皖路橋投資有限公司、四川雅康高速公路有限責任公司、貴州高速公路集團有限公司營運事業部安順中心、銅陵長江公路大橋管理處、江蘇揚子江高速通道管理有限公司江陰大橋管理處的大力支持，在此致謝！同時感謝交通運輸部公路局養護保通處對本文的指導與建議！)
